工作原理及優點:

本調速器采用數字PID控制算法，通過微處理器進行運算，配合步進電機式執行器使用，適用汽油發電機組、燃氣發電機組，可通過RS232接口監控發動機運行。本調速器可通過采集節氣門位置，來修正PID的參數，對于調速性能線性不好的發動機具有較好控制性能；

主要功能：開機燃油位、怠速/運行自動轉換、爬坡控制、超速保護、轉速信號丟失保護、并車。

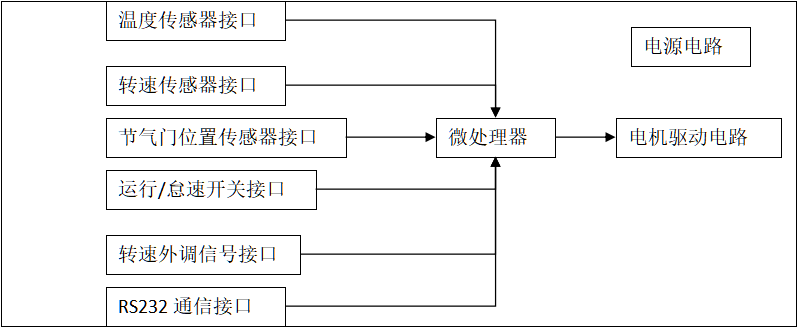

圖1  電子調速器原理示意圖

基本性能及功能特性

電源電壓:DC7V～DC32V

電源電流:<2A(包括執行器)

轉速波動:≤0.5%

環境溫度:-40℃～+70℃

環境濕度:<95%

轉速穩定時間：≤3秒

轉速傳感器信號范圍：2-20VRMS

保護特性

防電源反接

瞬間高脈沖電壓干擾：100V,1mS

執行器短路保護

轉速傳感器損壞保護

振動：1G@20-100Hz
